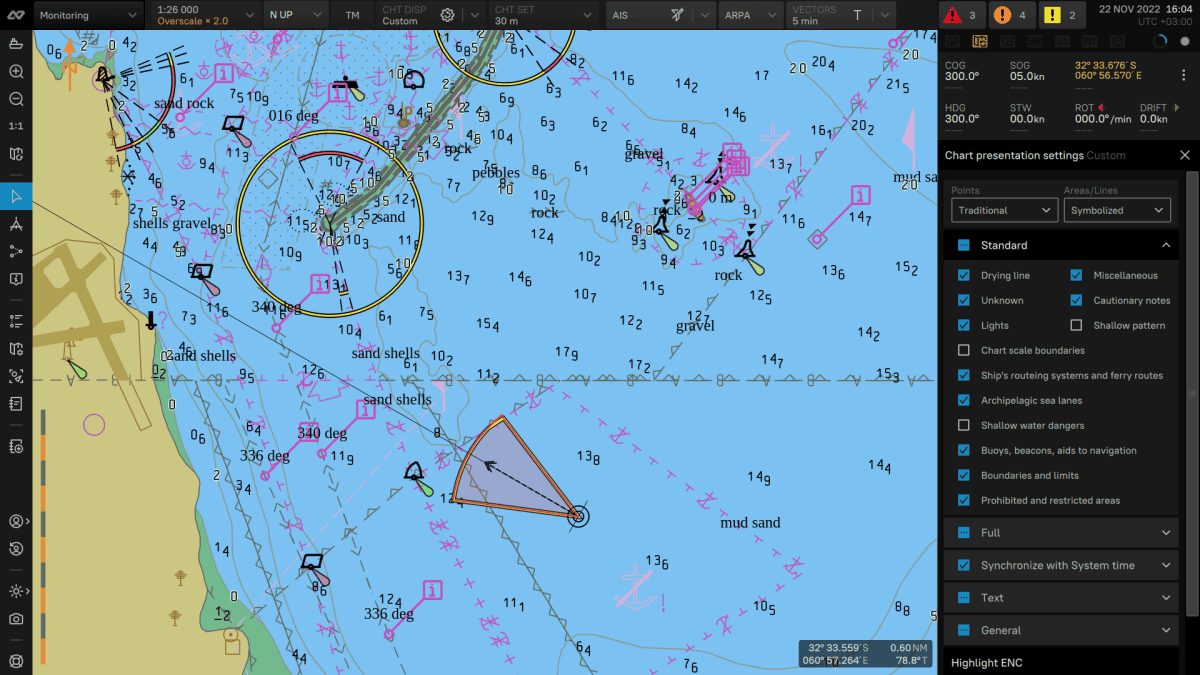

Система ЭКНИС помимо собственно электронных навигационных карт (ЭНК) отображает информацию о местоположении судна, определяемом по данным Глобальных спутниковых навигационных систем – ГНСС (ГЛОНАСС, GPS, Galileo), а также множество других навигационных параметров и данных (цели АИС и САРП, скорость относительная и абсолютная, магнитный и гирокомпасный курсы, скорость и направление ветра и т.д.).
TRANSAS предлагает широкий спектр решений на базе ЭКНИС, разработанных в соответствии с требованиями международных и национальных стандартов. ЭКНИС могут использоваться как самодостаточные изолированные системы, а также в качестве части Интегрированной навигационной системы или Многофункционального дисплея (МФД), объединяющего в одной рабочей станции радар, систему отображения навигационной информации (коннинг-дисплей), систему отслеживания тревог и систему TrackControl.
ЭКНИС производства TRANSAS предоставляют широкие возможности адаптации под конкретные требования заказчика.
Комплектации ЭКНИС: Стандарт/Стандарт+ – Premium/Premium+
Каждая система содержит определенный набор тщательно подобранных стандартных функций с возможностью расширения аппаратного и программного обеспечения.
Описание
- Российское ПО (внесено в федеральный реестр Российского программного обеспечения — реестровая запись №19222).
- Поддержка линейки новейших стандартов S-100 (вводятся требования с 01.01.2029г. к обязательному оснащению).
- Автоматический электронный журнал с хранением и воспроизведением рейсовой информации, включая траектории движения судна и целей.
- Работа с форматом карт GEOTIFF
- Поддержка нескольких маршрутов, одновременная загрузка и сравнение, быстрый поиск активного маршрута.
- Поддержка ENC / SENC форматов, автоматическая и ручная корректура, пользовательские слои.
- Возможность отображения точки рандеву — расчет и индикация места предполагаемой встречи с целью АИС (другим судном) относительно текущего маршрута собственного судна.
- Наложение радарного видео на карту.
Сумматор данных DC-100
| Сеть | 2 шт. |
| Последовательность портов | 8 (RS422, с гальванической изоляцией) |
Плата радар-интегратора PR-110
| Назначение | подключение радара оверлей |
| Тип сигнала | аналоговый |
Размножитель сигналов DS-100 / DS-200
| Интерфейс | RS-422 |
| Последовательные порты | 7 шт. |
Мониторы
| Диагональ экрана | 19 / 24 / 26 дюймов |
| Разрешение | 1280×1024 / 1920х1080 / 1920х1200 |
| Тип экрана | Широкоформатный |
| Сенсорный экран | для версий T |
Процессорный блок
| Процессор | Intel Core i5-5200U Broadwell |
| Оперативная память | 4ГБ / 16ГБ |
| USB порты | 4x USB |
| Последовательные порты | 4/8 x RS422/485 изолированные; 1/2 x RS232 (для подкл. монитора) |
| Охлаждение | Безвентиляторного типа |
Моноблоки
| Диагональ экрана | 17 дюймов / 19 дюйма |
| Сенсорный экран | MP-170T / MP-170TC / MP-190FT |
Блок контроля и управления
| Органы управления | трекбол, клавиатура + трекбол встроенные (MP-170) |
- NAVX 6000 ECDIS может работать как в составе комплексной навигационной инфраструктуры с несколькими рабочими станциями (RADAR, Conning, HARPS, WEATHER и BAM), так и автономно.
- Наличие встроенного программного модуля сбора и передачи телеметрии при подключении к облачному сервису компании — TRANSAS Customer Portal.
- Программируемый, динамический выбор канала при подключении оборудования к внешним источникам связи (GSM / VSAT / IRIDIUM).
- Возможность защищенного, удаленного подключения к оборудованию для диагностики и настройки.
